Centralita BIOS2 HR Matic

Marca: HR Matic

pdf Instrucciones programación

Centrales de mando para 1 o 2 motores 230 Vac.

BIOS2 Central para cancelas de 1 o 2 hojas.

Esta centralita tiene dos variantes. Un modelo con codificación HR MATIC, sólo compatible con mandos con la misma codificación HR MATIC. También está disponible la versión con la radio en abierto, lo que permite poder memorizar un gran número de mandos de frecuencia 433,92 mhz rolling code y código fijo de las marcas principales del mercado.

Descripción

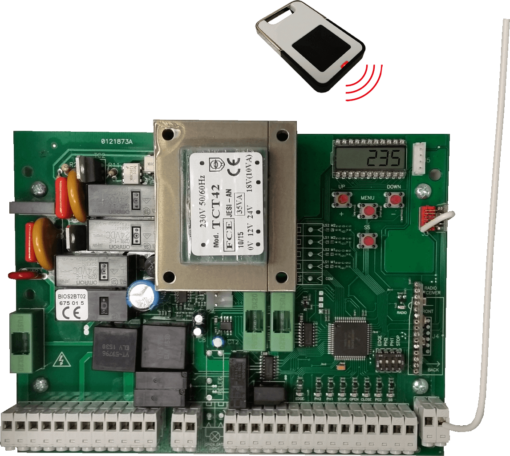

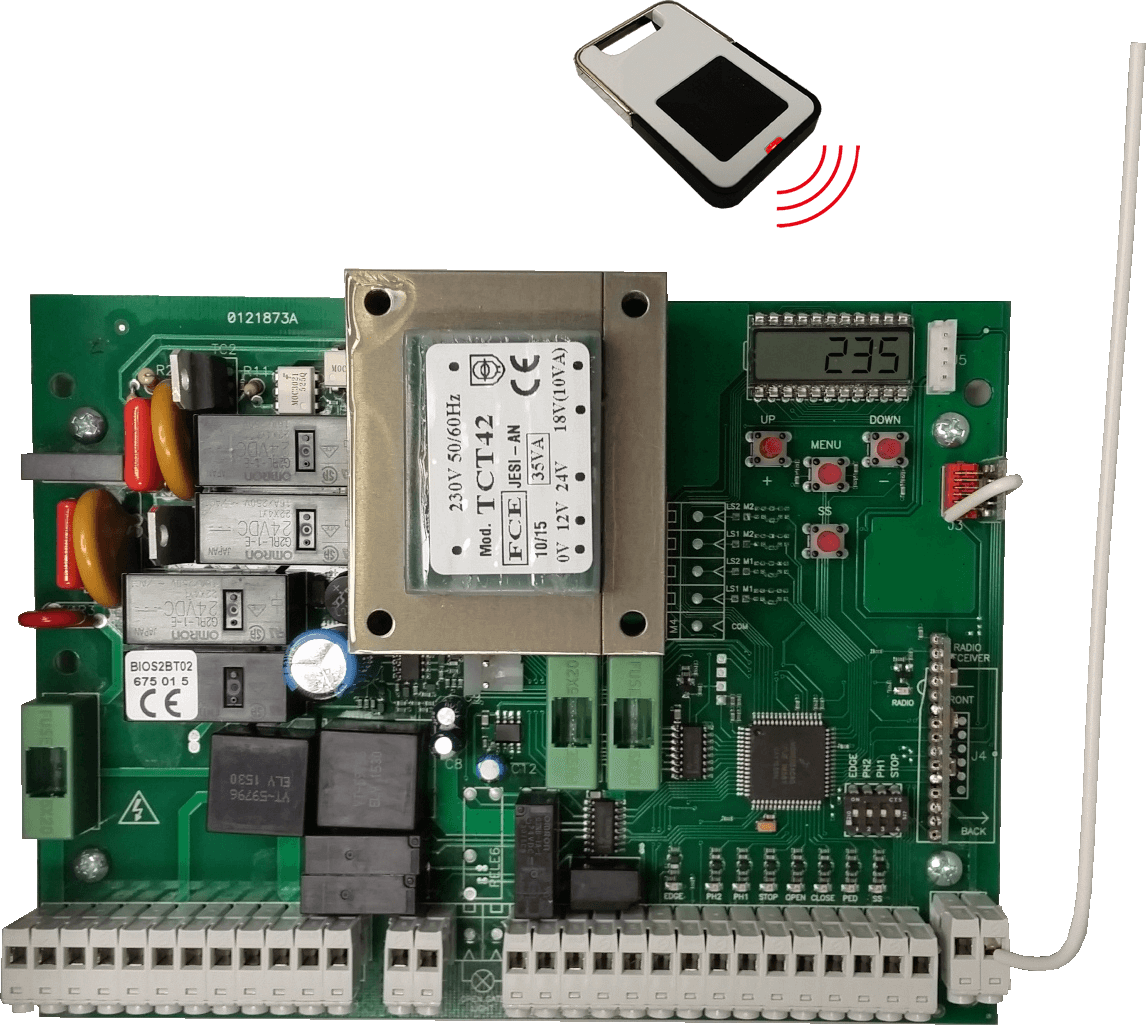

El cuadro de mando BIOS2 HR es indicado para la instalación de 1 o 2 hojas a batiente con motores 230 Vac con potencia máxima de 700W. EI cuadro de mando es equipado con un display que permite una regulación exacta de la fuerza de empuje de las hojas y de la sensibilidad. Es posible regular el retraso de la segunda hoja desde el menú. La central puede memorizar hasta 8000 mandos con la memoria externa con la función paso-paso, peatonal, abre y cierra. Ademas, tiene una entrada para fotocélula interna y externa, banda (mecánica o 8k2), posibilidad de conectar pulsador para el paso-paso, peatonal, abre, cierre y stop. Las salidas comprende un destellante a 230 Vac, electrocerradura 12Vac 15VA o con tarjeta adicional R1 (no incluída) con contacto limpio 230 Vac 5A máx/30 Vdc 5A máx, luz de cortesía/zona/luz indicadora cancela abierta, alimentación accesorios 24 Vac/dc.

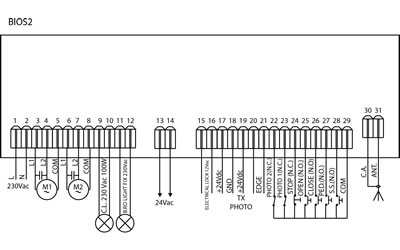

Esquema de regleta de bornes

COM Común
CLOSE (N.O.) Pulsador CIERRA
OPEN (N.O.) Pulsador ABRE
S.S. (N.O.) Pulsador PASO a PASO
STOP (N.C.) Pulsador STOP
PED (N.O.) Pulsador PEATONAL
PHOTO1 (N.C.) Contacto fotocélula 1
PHOTO2 (N.C.) Contacto fotocélula 2
ELECTRICAL LOCK Electrocerradura
230 Vac Alimentación
C.L. Luz de cortesía
LAMP. Luz intermitente
ANT. Antena
C.A. Masa antena

Principales características

• Central con gestión de un tranmisor a través del display.
• Memoria y regleta de bornes extraíble.
• Regulación de par electrónico.
• Aprendizaje de hasta 1000 mandos a distancia.
• Selección de funciones por medio de display.
• Autoaprendizaje del recorrido.
• Deceleración diferenciables en abertura y cierre.
• Relevación de obstáculos regulable.
• Diagnóstico automático de los dispositivos de seguridad.
• Led de indicación de estato entradas.
• Módulo receptor radio.

Entradas: pulsador abre, pulsador cierra, pulsador paso a paso, pulsador peatonal, pulsador stop, 2 fotocélulas, banda de seguridad.
Salida: circuito de destello a bordo tarjeta 230 Vac, luz de cortesía/luz testigo cancela abierta, electrocerradura 12 Vac 15VA y alimentación accesorios 24 Vac/dc.
